管路配套元件的选择
1、闸阀沙泵的出水管阀门选用闸阀，不要选球阀或蝶阀。
推荐选用Z44W型闸阀，型号表示方法如下：
Z44W—1.6 DN100
Z——阀门形式：闸阀。
4——连接形式：法兰连接。
4——闸阀结构形式：平行式双闸板（平板式闸阀）。
也可选择其他结构形式的闸阀(例如：Z41W)。
W——密封面或衬里材料：由阀体直接加工的阀座密封面 材料。
也可选择H 不锈钢材料(例如：Z41H)。
1.6——闸阀公称压力：1.6MPa。（闸阀上铸的数字为16）
根据沙泵的最大扬程选择不同公称压力的闸阀，例如：Z44W—2.5DN150。
DN100——闸阀公称尺寸：DN100（4寸）。
根据沙泵流量需要选择不同公称尺寸的闸阀，例如：Z44W—2.5DN200。
止回阀又称逆止阀，设计沙泵管道系统时需配备止回阀，其作用是防止管道中的泥沙倒流，造成过载和堵泵。推荐选用旋启式止回阀，也可选择升降式止回阀，不要选缓闭式止回阀。注意：升降式止回阀分水平式和垂直式两种，设计时不能混淆。
推荐选用H44W型止回阀，型号表示方法如下：
H44W—1.6 DN100
H——阀门形式：止回阀。
4——连接形式：法兰连接。
4——连接形式：法兰连接。
也可选择1升降式（H41水平使用的升降式止回阀）、 2立 式
（H42垂直使用的升降式止回阀）。
W——密封面或衬里材料：由阀体直接加工的阀座密封面材料。
也可选择H 不锈钢材料(例如：H41H)。
1.6——闸阀公称压力：1.6MPa。（闸阀上铸的数字为16）
根据沙泵的最大扬程选择不同公称压力的闸阀，例如：Z44W—2.5DN150。
DN100——闸阀公称尺寸：DN100（4寸）。
根据沙泵流量需要选择不同公称尺寸的闸阀，例如：Z44W—2.5DN200。

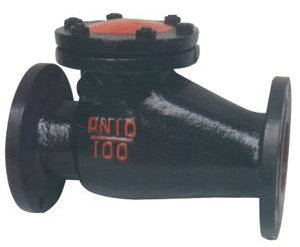

卧式升降式止回阀
3、法兰与管路a、大中型沙泵的出水管一般选用钢管，法兰一般选用板式平焊钢制法兰（GB/T9119-2010）。
这类规格的排沙潜水泵、矿用立泵出厂时泵出水口均带有法兰，用户只需将法兰取下焊在排水钢管上即可。如果用户选用软管，一定要匹配满足压力要求的软管，否则会发生危险。对于低压软管，用户需在连接法兰上焊上一段钢管作为软管接头，将软管套在钢管上，再用管箍或铁丝绑牢。对于高压软管，软管两端均带有钢制法兰，与其连接的法兰需按高压软管的法兰匹配。
b、小型移动式沙泵（7.5kW以下规格产品）一般选用带钢丝内衬的软管排水，因此这类规格的排沙潜水泵、矿用立泵出厂时出水口均带有软管接头，用户只需将软管套在软管接头上，再用管箍或铁丝绑牢即可。如果用户选用钢管，可直接将钢管焊在软管接头上即可，或者将软管接头拆下，另行匹配法兰。
c、沙泵管道直径根据沙泵的设计参数来选择，不要随意变更。法兰的公称通径、压力也必须与沙泵的设计参数相一致。
d、矿用立泵接吸水管安装时，出厂时可提供带软管接头的吸水法兰（需事先说明），用户只需将软管套在软管接头上，再用管箍或铁丝绑牢即可。
e、吸水管一般使用带内衬的软管，防止吸水时被吸瘪。吸水管管径与出水口管径相同或大一个规格（不能太大）。吸水管的长度太长会导致效率下降及汽蚀。推荐长度：
压力表是判断水泵的各种运行状态的依据，例如：
a、判断正反转——关闭闸阀后，分正转、反转开泵，压力表值大的是正转。
（这是最有效、最正确的判断正反转的方法，其他方法都有局限性，都很容易出错。）
b、水泵正常运转后查看压力表值，可计算出管路损耗，可判断出扬程还有多少富余量，可判断水泵选型是否合理，是否在最佳效率点附近使用，为节能排水提供依据。
（效率提高10％的话，200kW的泵1年可节省17万度电。）
c、沙泵运转期间，压力值突然上升，说明出水管有堵管现象，需要采取相应措施。
d、沙泵运转期间，压力值突然下降，说明吸水口或吸水滤网堵了，需要及时清理。
e、沙泵运转期间，压力值突然下降，又大幅摆动，说明水泵吸进空气了，查看水位或检查吸水管。
f、运转一段时间后，关闭闸阀后的压力值（关死点压力）大幅下降，说明水泵磨损超限，需更换易损件。
因此，除小型移动式沙泵连接软管，简易安装排水以外，大中型沙泵在设计排水管路时，必须设置压力表（小型沙泵固定安装时，推荐加装压力表）。压力表最好选用隔膜式压力表，连接型式为Ⅰ型（径向直接式），最大量程应按照沙泵的最大扬程（压力）处于压力表的最大量程1/3-2/3的量程范围内选取。
由于沙泵使用的工况水中含有泥沙，因此压力表很容易损坏（采购时需要多备几块），设计时压力表应配有相应的表阀（表阀最好选用不锈钢材质），需要读数时将表阀打开，不用时将表阀关闭。对于泥沙浓度较高、压力表损坏比较频繁的工况，还可以在表阀和压力表中间加上排气阀，作用是压力表读完数后关闭表阀，打开排气阀排出压力表中的泥浆水，让压力表恢复初始值，提高压力表的寿命。
设计时将管接头焊接在水泵出水口出的钢管上，在装上表阀和压力表。

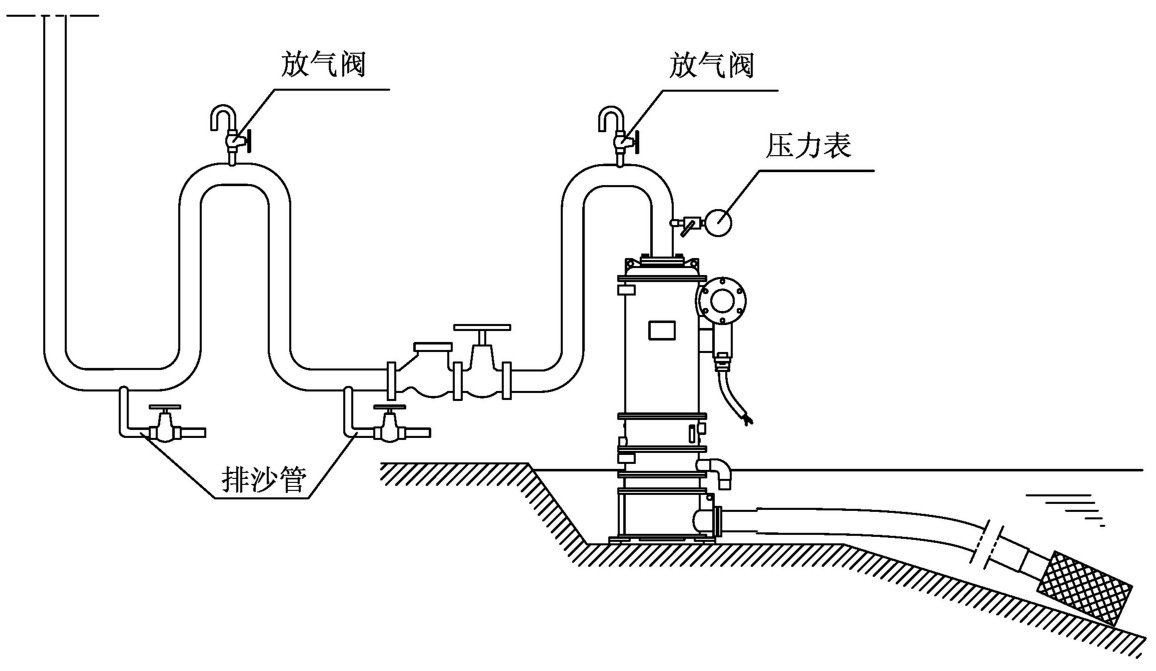

在设计沙泵的管路时，管路中凸起的高点部位需增加放气阀，水泵启动后，打开放气阀将此处的空气放掉，再关闭放气阀。如果不加放气阀，此处在水泵工作时会残留空气，影响沙泵的使用及沙泵的寿命。
在设计沙泵的管路时，管路中凹下的低点部位需增加排沙管，水泵停泵后，打开排沙管的闸阀，将此处的泥沙放出，防止堵管。

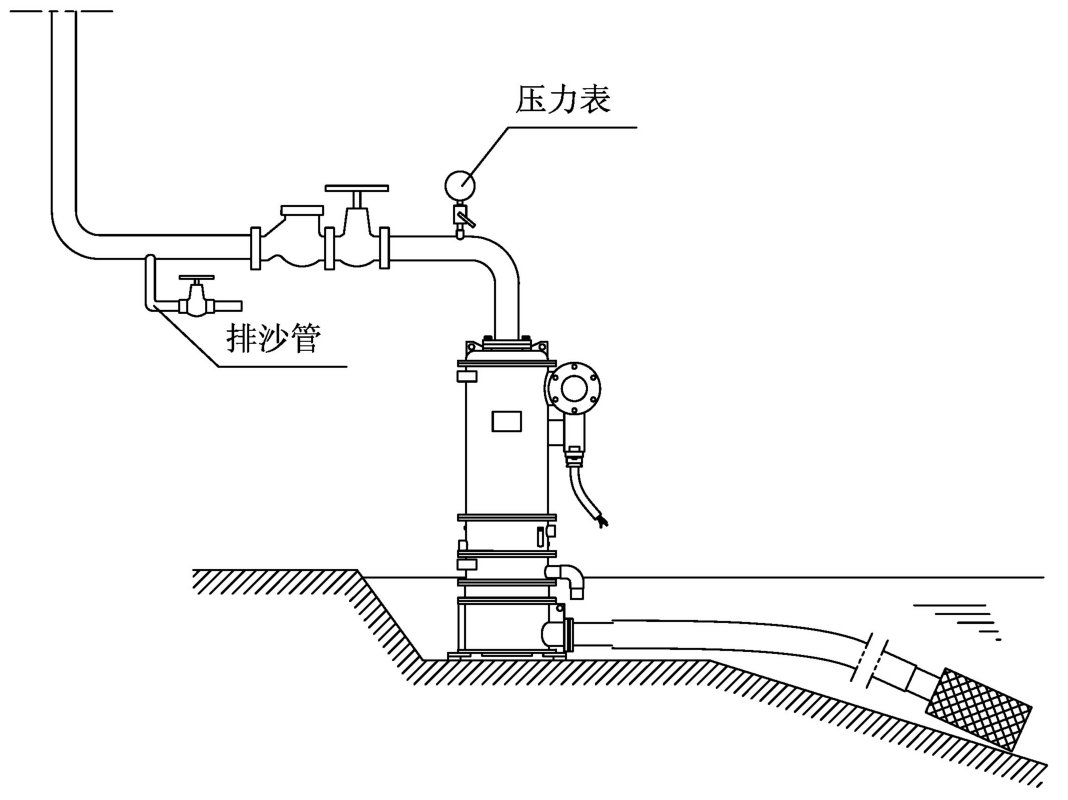

如果沙泵的出水管路是顺直向上，中间没有凸起的高点，可取消放气阀，如下图。

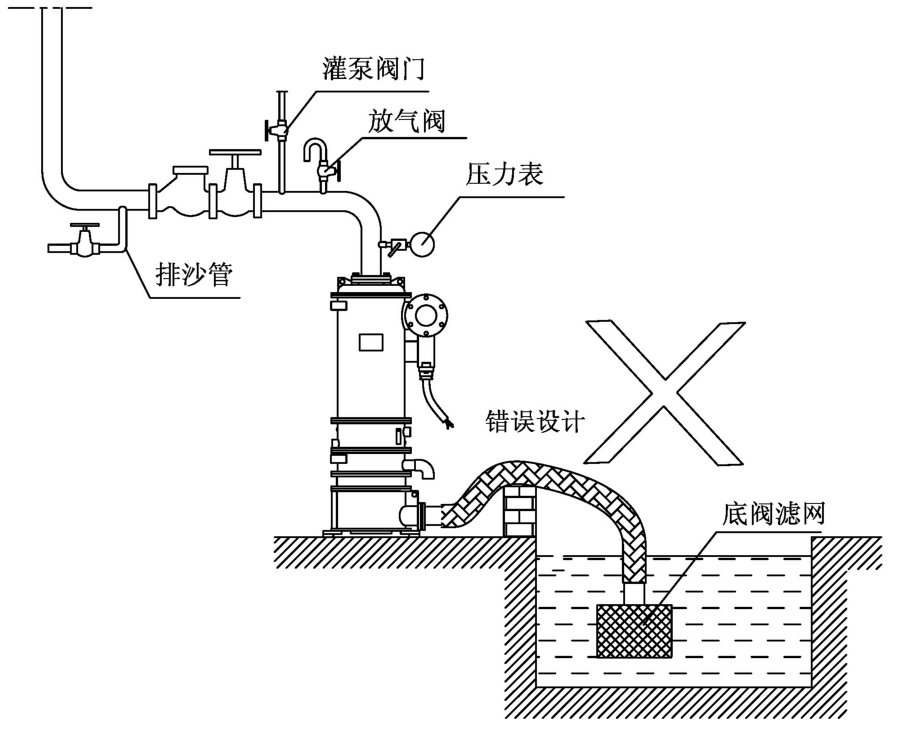

在设计沙泵的管路时，矿用立泵下接吸水管，需设计、安装时需保证吸水管在泵吸水口处为最高点，吸水管顺直向下，这样灌泵时可将吸入管中的空气排出，否则水泵无法启动。例如：右图吸水管中部凸起，该泵无法灌泵启动，需将水泵垫高或在挡墙处开孔，保证吸水管顺直向下。
此外，下图的矿用立泵在出水管处接灌泵阀门，通清水灌泵，管路设计时需设置放气阀，灌泵的同时需打开放气阀，将吸水管和泵腔内的空气放掉，保证灌泵成功。
矿用立泵有两种泵底座形式，一种是侧吸水口，见下左图。一种是滤网泵底座，见下中图（也可称作排沙潜水泵）。 特种矿用立泵的吸水型式五花八门，其中硬质合金可空转串联型矿用立泵（立卧两用型）是下吸水口型式
