【 矿用立泵参数表 】



序号

产品型号



流量 Q m³/h 扬程 H m 电机功率kW

电机转数

n

r/min

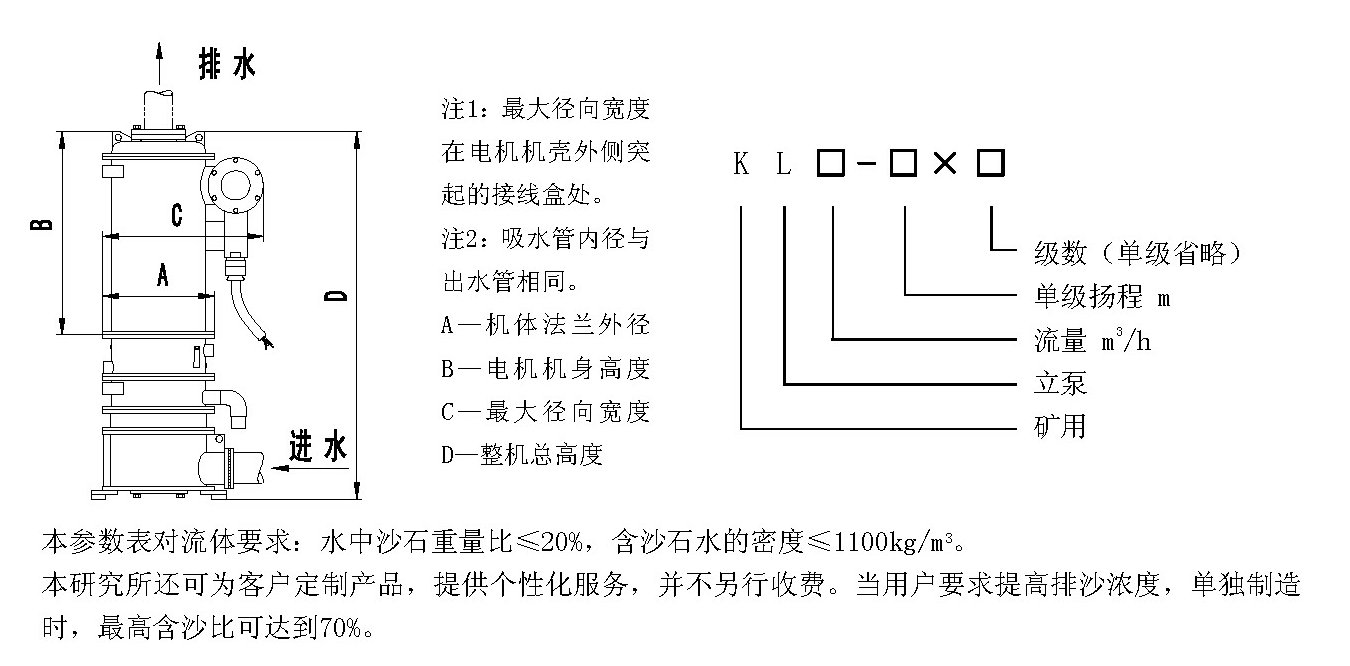

机体法 兰外径 mm 电机机身高度 mm 最大径 宽度 (注1)mm 整机总 高度  mm 出水管内径 (注2)mm

重量

kg

1 KL85-75×4 85 300 200 2950 690 1210 1040 2040 125 2200
2 KL65-75×4 65 160 2950 690 1150 1040 1980 100 2000
3 KL50-75×4 50 132 2950 690 1110 1040 1940 100 1800
4 KL110-63×4 110 250 200 2950 690 1210 1040 2040 125 2200
5 KL85-63×4 85 160 2950 690 1150 1040 1980 125 2000
6 KL70-63×4 70 132 2950 690 1110 1040 1940 100 1800
7 KL40-63×4 40 90 2950 595 915 810 1615 75 1100
8 KL140-50×4 140 200 200 2950 690 1210 1040 2040 150 2200
9 KL110-50×4 110 160 2950 690 1150 1040 1980 125 2000
10 KL85-50×4 85 132 2950 690 1110 1040 1940 125 1800
11 KL50-50×4 50 90 2950 595 915 810 1615 100 1100
12 KL180-80×2 180 160 200 2950 690 1210 1040 1810 200 2000
13 KL140-80×2 140 160 2950 690 1150 1040 1750 150 1800
14 KL110-80×2 110 132 2950 690 1110 1040 1710 150 1600
15 KL70-80×2 70 90 2950 595 915 820 1480 100 950
16 KL240-63×2 240 125 200 1450 760 1210 1080 2020 200 2300
17 KL190-63×2 190 160 1450 760 1150 1080 1760 150 2100
18 KL150-63×2 150 132 1450 760 1110 1080 1720 150 1900
19 KL100-63×2 100 90 2950 600 915 820 1480 125 920
20 KL60-63×2 60 55 2950 540 780 755 1250 100 700
21 KL40-63×2 40 37 2950 390 840 565 1290 75 420
22 KL300-50×2 300 100 200 1450 760 1210 1080 1820 200 2300
23 KL240-50×2 240 160 1450 760 1150 1080 1760 200 2100
24 KL200-50×2 200 132 1450 760 1110 1080 1720 200 1900
25 KL130-50×2 130 90 2950 600 915 820 1480 150 920
26 KL75-50×2 75 55 2950 540 780 755 1250 125 700
27 KL50-50×2 50 37 2950 390 840 565 1290 100 420
28 KL400-75 400 75 200 1450 765 1210 1080 1990 250 2500
29 KL300-75 300 160 1450 765 1150 1080 1900 250 1650
30 KL240-75 240 132 1450 765 1110 1080 1860 200 1500
31 KL180-75 180 90 2950 600 915 820 1480 150 920
32 KL100-75 100 55 2950 540 780 755 1250 125 650
33 KL70-37×2 70 37 2950 390 840 565 1290 100 420
34 KL400-50 400 50 132 1450 760 1110 1080 1860 250 1500
35 KL280-50 280 90 2950 600 915 820 1560 200 850
36 KL170-50 170 55 2950 540 780 755 1400 200 650
37 KL120-50 120 37 2950 390 840 565 1240 125 400
38 KL90-50 90 30 2950 390 770 565 1210 125 380
39 KL50-50 50 18.5 2950 390 645 510 1030 100 275
40 KL430-35 430 35 90 2950 600 915 820 1560 250 850
41 KL250-35 250 55 2950 540 780 755 1400 200 650
42 KL160-35 160 37 2950 390 840 565 1240 150 400
43 KL130-35 130 30 2950 390 770 565 1200 150 380
44 KL80-35 80 18.5   390 645 510 1030 100 275
45 KL28-35 28 7.5 2950 280 548 400 825 75 100
46 KL430-22 430 22 55 1450 600 780 790 1500 250 920
47 KL340-22 340 45 1450 560 840 780 1450 200 820
48 KL220-22 220 30 1450 520 770 680 1350 200 520
49 KL130-22 130 22 18.5 2950 390 645 510 1040 125 285
50 KL50-22 50 7.5 2950 280 548 400 825 75 100
51 KL35-22 35 5.5 2950 260 470 390 770 50 85
52 KL25-22 25 4 2950 260 450 390 750 50 65
53 KL300-12* 300 12 30 1450 520 770 680 1450 250 520
54 KL140-12* 140 15 1450 390 645 510 1190 150 320
55 KL70-12* 70 7.5 1450 320 548 420 825 100 150
56 KL50-12* 50 5.5 1450 280 470 400 825 75 120



注:电压380/660V。标注*的是高浓度产品,允许浆体密度≤ 1300kg/m³ ,泥沙含量≤40%(重度比)。
