两栖泵的应用典范——江中取水

四川宜宾海丰和锐公司属于大型化工企业,由于业务增长,原有的供水系统无法满足用水需求,需要从金沙江里取水用于生产,取水总量要求3000立方米/小时,扬程要求30~40米(雨季水面上升,取水扬程只需30米即可,旱季时水面下降,取水扬程需要40多米)。该公司在选泵时遇到了难题。



选用普通潜水泵。如果安装在近岸水中,可以在岸上吊装,但是旱季时水面下降,水泵会露出水面,甚至完全露出水面,导致无法工作(普通潜水泵是不允许露出水面工作,更不允许空转)。如果安装在深水区,需要用船吊装,安装维护非常麻烦。此外,还有许多难题无法解决。潜水泵如果直接坐在水底,工作时水泵会将周围的泥沙不断抽走,最终导致水泵下沉到沙坑里,甚至被泥沙埋住,导致水泵无法工作,甚至报废。金沙江的水流湍急,流速非常快,泥沙含量也比较大,即便水泵不工作直接放在江底,江水冲刷水泵,也会在水泵前面形成沙坑,最终导致水泵掉到沙坑中。如果打基础,几吨重的潜水泵在河底需要打多大的基础?在江心底部又如何施工、安装?水泵运行期间又如何维护?出现故障后又如何维修?这些问题都很难解决。



选用普通离心泵,下接吸水管抽水。金沙江的水面起伏非常大,旱季和雨季水位相差多达十多米,即便在同一季节,上游下雨,水面就会爆涨几米高,涨落非常频繁。如果安装在高处,天旱时水面下降,就会吸不上水。安装在低处,下雨时水面上涨,又会把离心泵淹没,导致离心泵损坏。放在浮阀上到是可以解决这个问题,水涨船高。但是承载几十吨重的大浮阀相当于造一条大船。不仅浮阀造价太高,由于浮阀随着水面的升降,出水管还不能用钢管连接,只能用高压软管连接,造价更高。此外,由于金沙江水流速很大,浮阀的固定更是个很大的难题。还有维护、定期检修等等都很麻烦。江水含有泥沙,普通清水泵无法解决泥沙问题,很容易磨损报废。除此之外,普通水泵都有应用范围,需要在一定扬程内使用,高扬程的泵在低扬程超范围使用时水泵功率会大幅增长(甚至成倍增长),强行使用容易烧电机。根据海丰和锐公司的工况,增加备量后其扬程要求在25~50米之间,这点一般水泵是无法满足要求的。这些难题困扰着选型的技术人员。



海丰和锐公司现有的供水系统是在江里近岸处建立一个大型的永久泵房,泵房内设有大水井,水井底部与江心相通,因此可避免泥沙和水面升降的影响,可以解决上述难题。但这样的泵站造价更是昂贵,且工程周期非常长。无法解决当前的缺水需求。最终海丰和锐公司选择了矿用立泵,彻底、圆满地解决了这些难题。



◆ 矿用立泵为第四代排沙潜水泵,允许抽泥浆和含沙水。从金沙江取水时水中含沙的问题可以解决。

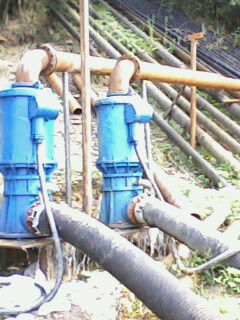

◆ 矿用立泵属于水陆两用型的两栖沙泵,既可以放在水中当潜水泵使用,又可以安装在地上当离心泵使用。根据海丰和锐公司的需求,选择安装在江里近岸处,天旱时水面下降,水泵露出水面正常工作,下雨时水面上升,水泵淹没在水中正常工作。有效地解决了安装高度和潜没深度的要求。

◆ 矿用立泵采用最新的全程无过载设计,水泵在全扬程范围内使用,电机功率控制在一定范围,不会因为超范围使用过载烧电机。

◆ 矿用立泵由于采用近岸安装,安装时正是旱季,近岸处无水,水泵的安装基础在沙滩上施工,非常方便。而且可使用岸上的设备辅助施工、直接安装,设备也易于维护。即便水泵出现故障时也方便更换。

矿用立泵出水管在岸边的位置处设置闸阀,这样平时操作也比较方便。

矿用立泵下接吸水管,吸水管前端连接底阀滤网。由于取水处的位置远离水泵,并且滤网(1×1×0.5米的大型滤网)要比水泵轻很多,有效支撑面积也大很多。这样安装,解决了潜水泵直接取水时,泵底泥沙被抽走,或被江水冲走,水泵下沉到沙坑中的难题。而且,即便滤网有沉降现象,由于重量轻,容易更换取水位置。

初次使用时,水面较低时需灌泵启动,如果水面淹没矿用立泵的泵底座,就不需灌泵,可直接启动。以后使用时即便水面下降,开泵前只要打开排水闸阀,将出水管内的积水反灌到水泵吸水管中,就完成灌泵操作,可启动水泵,使用非常方便。

此外,矿用立泵,还允许断水空转,即便出现误操作导致水泵空转也不会烧电机,不会损坏水泵,这个独家特性也是其他水泵不具备的功能。
