中石油武汉西气东输项目长江江底隧道抢险

                                        ——1.9公里长管道输送,排放约8000立方米细沙

中石油在武汉的西气东输项目中,长江江底盾构隧道原长1900m,出发井位于长江北岸,长13m,宽8m,深15m。2008年9月19日突发地质灾害,隧道内涌水涌砂,造成达到井前约100m长的隧道损坏,隧道内涌进大量粉细砂。为防止事故进一步恶化,现场在距出发井井壁1800m的位置冻结冰塞,临时控制了现场。根据地面塌方量粗略估算,冰塞点至出发井内,有淤砂约8000m3,积水6000 m3,出发井深度15m,水深9m。项目要求2009年5月1日前保证武汉居民用上天然气,时间很紧。现场隧道冷冻的日维护费用也非常高。此外,隧道塌方对武汉长江大提构成一定的威胁,必须尽快解决问题。为此,该项目负责人员两次飞抵上海,将王庆武教授接到现场商讨解决方案。在现场作排水、排沙试验。最终于2008年10月25日确立了抽水排沙方案,2008年12月中旬正式实施,2009年2月中旬将隧道泥沙彻底排光,恢复正常施工。

竖井排水

竖井内净空为13m×8m,深15m,水位高9m,隧道下行坡度3%。竖井排水采用2台KL100-50×2 90kW、2台KL100-50 37kW矿用立泵同时抽水,单泵排量均为100m3/h。竖井底部现无淤砂,采用φ150mm钢管在地面上按照竖井深度,将矿用立泵连接好,直接吊装放入竖井底部,地面上每两根管汇入一根Φ219mm管路将水排出,具体如图所示。

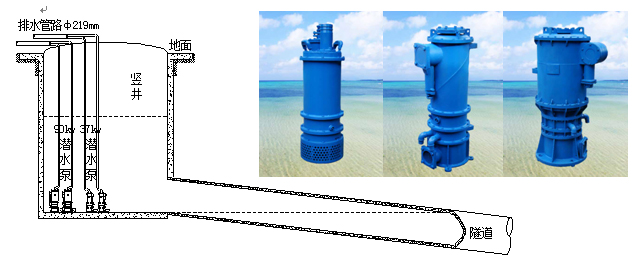

竖井排水示意图



隧道排沙

矿用立泵按图所示布置好。第一台平板车放置2台KL100-50 37kW矿用立泵,车后安装可拆装式挡板,后面的平板车放置2台KL100-50×2 90kW矿用立泵,与第一台车用钢丝绳连接,绳长50m。最后的台上车放置变压器(6kv变380v)、控制箱和电缆滚筒。抽水时,将前面的2台37kw矿用立泵通过15m长软管并联接入隧道壁Φ219mm管路排水。随着水位的降低向前移动,每24m重新接一次管,如图12所示。施工中也可延长矿用立泵吸水管,以延长接管距离。当隧道内水全部排出后,开始做排砂准备。将前两台平板车之间的钢丝绳去掉,改成刚性连接,缩短连接距离。开启地面水泵,向抽砂点供水使砂被冲散,通过放在前端的BSQ50-22 7.5kW排沙潜水泵的吸砂和排放,将沉积的泥沙搅拌成泥浆,再用后面的37kW、90kW矿用立泵排走。

隧道排沙示意图

相关下载链接:中石油武汉西气东输项目长江江底隧道抽水排砂方案
