矿用立泵的分散串联安装及操作方法

矿用立泵的分散串联安装及操作方法

 把两台矿用立泵远距离分开的串联称为分散串联。

分散串联水泵对外壳强度要求相对较低,但是,对预防汽蚀的要求很高。

在串联安装中,本身从存水处吸水的水泵叫做供水泵,能使供水泵增加扬程所串联的水泵叫做串联泵。一条串联排水管路,有一台供水泵,可有一台或多台串联泵。

注意事项:串联泵必须注明“串联最高扬程”与机壳能够承受的“机壳额定压力”。超标会引发故障。例如:KL280-50(YKL)型矿用立泵,串联最高扬程300米,机壳额定压力3MPa。

分散串联安装

优点:1、远距离分散串联已经消耗了大部分扬程,串联泵吸水口的压力表读数已经远小于供水泵的额定值,因此对串联泵的机壳额定压力要求低。

2、由于可空转,一台一台逐台起动,适合供电能力低的矿井使用。



缺点:水泵安装分散,不便于管理。

适合范围:救灾抢险。

串联泵可代替大型泵,充分发挥体积小,重量轻,便于搬运,便于安装的优势。

排泥沙不受限制。

最高总扬程不受限制。

要求:分散串联水泵的整套排水管道中要有2个闸阀。

其中,供水泵出水口安装的闸阀叫做供水闸阀。地面在最后第一节排水管与第二节之间安装的为出水闸阀。

无水空转起动供水泵,再每隔3分钟无水空转起动一台串联泵,当全部水泵都起动完毕之后,缓慢打开供水闸阀到(供水泵的)额定压力后,不许再开大闸阀。在出水口可用出水口处闸阀减小流量,也可以临时关闭随后再打开。

特别的,在排泥沙时,流量逐渐减少,直到完全不出水,应当关闭出水口处的闸阀,随后再打开出水口处的闸阀,即可解除浓泥沙堵塞滤网的故障,继续通畅地排水排沙。这是经多次现场实践证明是行之有效的好方法。如果无效,再查找其他原因。

具体安装方法如下:

1、斜卧式串联安装,如斜井抢险排水。

2、水平卧式串联安装,如超远距离固体输送,或超远距离排水。要求:出水端高于吸水端20~50毫米.。

3、垂直立式串联安装,如在立井的井筒内吊挂。吊挂时,把矿用立泵用细钢丝绳锁紧在悬挂排水管的两根粗钢丝绳之间。这时,可去掉爬犁脚与两个橡胶接头,以减轻重量。其余的还要保留。





分散串联操作方法

开泵、停泵都要采用矿井特有的信号联系。信号打点设定,由施工技术人员负责定制。

串联安装时,假设有1号、2号、3号共三台泵。1号泵为直接吸水的供水泵,压力最低。2号、3号泵为串联泵, 3号泵压力最高。2号泵压力在1号泵、3号泵之间。用管路连接后称为三泵串联机组。开泵、停泵顺序都按照泵的出口压力大小来描述。

△  操作要领: 1. 开泵时,从低往高,一台一台逐台开泵。

2. 停泵时,从高往低,一台一台逐台停泵。

 开  泵

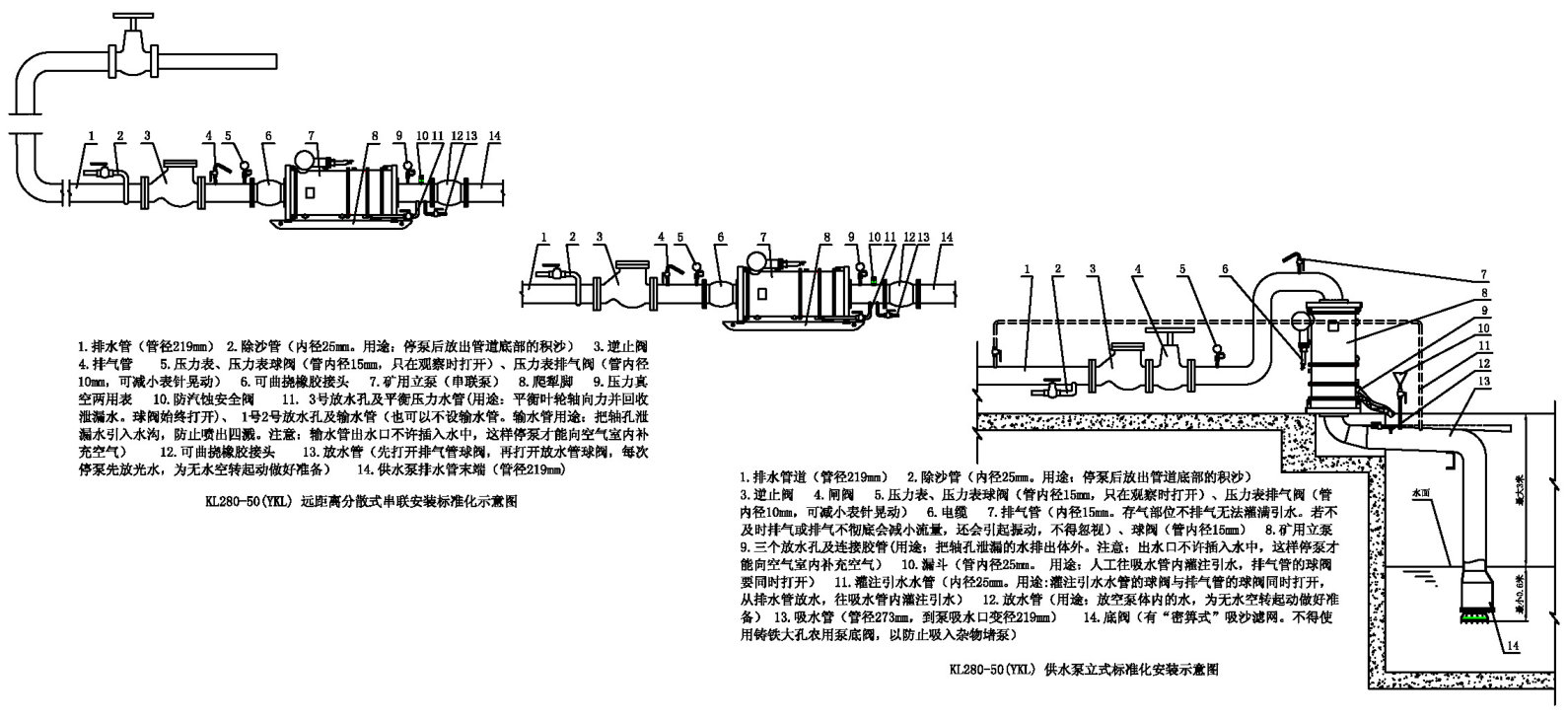

△ 开泵顺序,从低往高排列:1号、2号、3号。安装方法如图。

1)接到1号泵开泵信号——1号泵关闭排水管闸阀,同时关闭除沙管闸阀——打开排气管球阀——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态后——关闭放水管球阀——等待2号、3号泵起动——发出1号泵成功起动信号——等待。

2)接到2号泵起动信号——2号泵关闭除沙管闸阀——打开排气管球阀——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态后——关闭放水管球阀——等待3号泵起动——发出2号泵成功起动信号——等待。

3)接到3号泵起动信号——3号泵关闭除沙管闸阀——打开排气管球阀——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态后——关闭放水管球阀——等待1号泵打开闸阀排水——发出3号泵成功起动信号——等待。

4)接到1号泵打开闸阀信号——1号泵打开灌注引水水管的球阀,灌注引水——排气管喷气、喷水——先把排气管球阀关小,等到确定无气体排出之后再完全关闭——关闭灌注引水水管球阀——缓慢打开排水管闸阀(防止吸入口流速过快,防止大量泥沙杂物被搅动悬浮而堵塞滤网或堵塞叶轮的叶片入口。还可以使串联泵增大负荷时比较平缓)

——压力表读数在额定值(0.5MPa)(这时效率最高,省电节能),并且以后始终在额定值,严格禁止闸阀开度过大,不得使压力表读数小于额定值(这样效率低,费电不节能)。注意:电流必须符合规定值。当电压低,电流过大时,应当及时关小闸阀——水泵进入正常运转状态——发出1号泵成功打开闸阀信号——1号泵开泵完毕。

之后,若需要减小流量,应当由地面出水口闸阀单独操作,1号泵闸阀尽量不要关小闸阀。

5)2号泵见到1号泵来水——排气管喷气、喷水——先把排气管球阀关小,等到确定无气体排出之后再完全关闭

——观察压力表读数正常——2号泵排水正常——发出2号泵排水正常信号——2号泵开泵完毕。

6)3号泵见到1号、2号泵来水——排气管喷气、喷水水——先把排气管球阀关小,等到确定无气体排出之后再完全关闭——观察压力表读数正常——3号泵排水正常——发出3号泵排水正常信号——3号泵开泵完毕。

7)地面接到打开闸阀信号——地面出水口闸阀打开——通报配电仪表是否正常。当电压低,电流大时,关小闸阀,使电流下降到额定值——出水正常——发出三泵串联机组开泵全部完毕信号——机组进入排水状态——机组开泵完毕——开泵结束。

专门排泥沙时,地面排水管的最后两节管子之间要安装闸阀并打开。在排泥沙时,泥沙浓度过大,起初管壁沙粒冲击的“沙沙”噪声较大,之后因滤网被沙粒拥挤堵塞导致流量逐渐减少,直到不出水,噪声消失,可用“关闭地面出水闸阀,随即再打开”的方法,可解除滤网被沙粒拥挤堵塞的故障。



 停  泵

△ 停泵顺序,从高往低排列: 3号、2号、1号。

1)地面接到停泵信号——缓慢关闭地面出水口闸阀——闸阀关死后,发出地面闸阀成功关死信号。

2)3号泵接到停泵信号——断电停泵——打开排气管球阀,再打开泵底放水管球阀,放水——为下次开泵做好准备——打开除沙管闸阀,放出管路内的泥沙——发出3号泵已经断电停泵信号——3号泵停泵完毕。

3)2号泵接到停泵信号——断电停泵——打开排气管球阀,再打开泵底放水管球阀,放水——为下次开泵做好准备——打开除沙管闸阀,放出管路内的泥沙——发出2号泵已经断电停泵信号——2号泵停泵完毕。

4)1号泵接到停泵信号——缓慢关闭排水管闸阀——断电停泵——打开排气管球阀,再打开泵底吸入口的放水管球阀,放水——为下次开泵做好准备——打开除沙管闸阀,放出管路内的泥沙——1号泵停泵完毕——三泵串联机组停泵结束。
