矿用立泵的移动分散串联操作方法

矿用立泵移动分散串联  操作方法

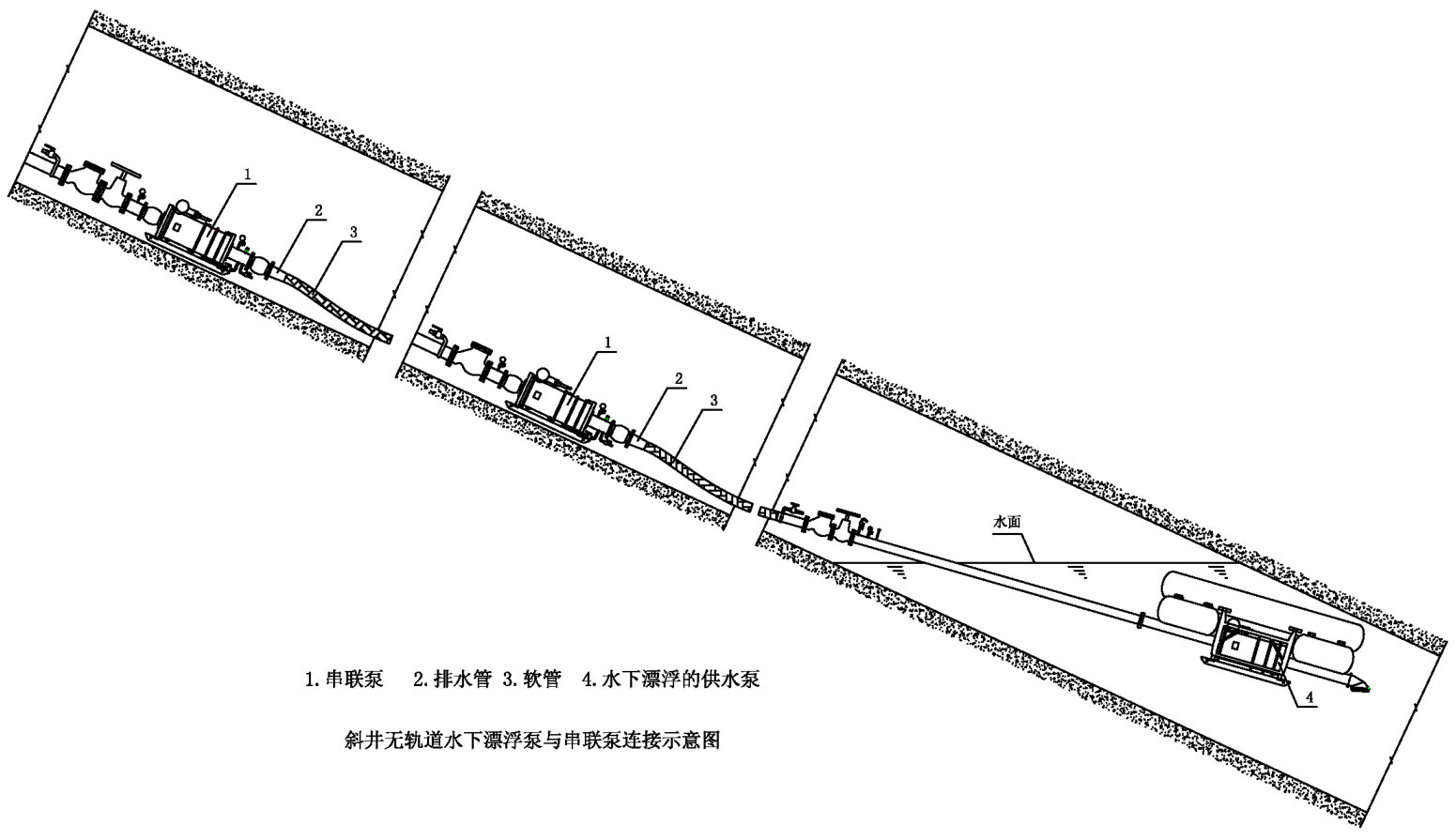

假设有7号、8号、9号共三台泵。7号泵为直接吸水的移动式供水泵,压力最低。8号、9号泵为串联泵。9号泵压力最高。8号泵压力在中间。用管路连接后称为三泵移动串联机组。开泵、停泵顺序都按照泵的出口压力大小来描述。

   操作要领: 1. 开泵时,从低往高,一台一台逐台开泵。

2. 停泵时,从高往低,一台一台逐台停泵。

泵出水口无闸阀,但9号泵出水口要装闸阀。

17号泵关闭排水管设在岸边的低压闸阀,同时关闭除沙管闸阀——关闭排气管球阀——打开进气管球阀,往闸阀以下的排水管内充入压缩空气——当气体从滤网(无底阀)排出后,水面出气泡,关闭进气管球阀,为无水空转起动做好准备——送电开泵,进入无水空载运转状态后——等待8号、9号泵起动。

28号泵关闭除沙管闸阀——打开排气管球阀——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态后——关闭放水管球阀——打开3号放水孔球阀(见图2与图13)(球阀为常开,一般不动)——等待9号泵起动。

39号泵关闭排水管闸阀,同时关闭除沙管闸阀——打开排气管球阀——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态后——关闭放水管球阀——打开3号放水孔球阀(见图2与图13)(球阀为常开,一般不要动)——等待7号泵打开闸阀排水。

47号泵打开排气管球阀——排气管喷气、喷水——先把排气管球阀关小,等到确定无气体排出之后再完全关闭

——缓慢打开排水管闸阀(防止吸入口流速过快,防止大量泥沙杂物被搅动悬浮而堵塞滤网或堵塞叶轮的叶片入口。还可以使串联泵增大负荷时比较平缓)——压力表读数在额定值(0.5MPa)(这时效率最高,省电节能),并且以后始终锁定在额定值,严格禁止闸阀开度过大,不得使压力表读数小于额定值(这样效率低,费电不节能)。注意:电流必须符合规定值。当电压低,电流过大时,应当及时关小闸阀——水泵进入正常运转状态——7号泵开泵完毕。

之后,若需要减小流量,应当由9号泵出水口闸阀单独操作,7号泵闸阀尽量不要关小。

58号泵见到7号泵来水——排气管喷气、喷水——先把排气管球阀关小,等到确定无气体排出之后再完全关闭

——观察压力表读数正常——8号泵排水正常——8号泵开泵完毕。

69号泵见到8号泵来水——排气管喷气、喷水水——先把排气管球阀关小,等到确定无气体排出之后再完全关闭——缓慢打开9号泵出水管闸阀——当电压低,电流大时,关小闸阀——压力表读数正常——9号泵开泵完毕。

专门排泥沙时,地面排水管的最后两节管子之间要安装闸阀并打开。在排泥沙时,泥沙浓度过大,起初管壁沙粒冲击的“沙沙”噪声较大,之后因滤网被沙粒拥挤堵塞导致流量逐渐减少,直到不出水,噪声消失,可用关闭地面出水闸阀,随即再打开的方法解除滤网被沙粒拥挤堵塞的故障。





 停  泵

停泵顺序,从高往低排列: 9号、8号、7号。

19号泵缓慢关闭出水管闸阀——断电停泵——打开排气管球阀,放水——为往水下移动水泵做好准备——打开除沙管闸阀,放出管路内的泥沙——9号泵停泵完毕。

28号泵断电停泵——打开排气管球阀,再打开泵底放水管球阀,放水——为下次开泵做好准备——打开除沙管闸阀,放出管路内的泥沙——8号泵停泵完毕。

37号泵缓慢关闭排水管闸阀——断电停泵——打开排气管球阀,再打开进气管球阀,往排水管内充入压缩空气,滤网排出气体——为往下移动时让排水管漂浮做好准备——打开除沙管闸阀,放出管路内的泥沙——7号泵停泵完毕——发出机组停泵完毕信号——三泵串联机组停泵结束。(向下移动7号泵与延伸管道的接管工作开始)
