沙泵反转危害及正反转痕迹对比

水泵正转——泵垂直工作时,从上向下看,叶轮顺时针旋转。当接线错误时,导致水泵反转。当离心泵反转时会发生以下危害:

a、离心泵的最高扬程(关死点扬程)大幅下降,在相同扬程时水泵流量会变小;

b、水泵效率会下降、水泵最大功率会大幅增加,严重时会过载烧电机;

c、水泵的振动、噪声都会增大,机油泄露增大,严重时会导致机械密封失效报废;

d、当水中含有泥沙时,泵腔内的泥沙很难排出,会越积越多,叶轮会快速磨损报废,严重时会堵泵烧电机。

因此,水泵严禁反转使用。

判断水泵正反转的方法:在水泵出水管上安装闸阀和压力表,水泵启动后,闸阀关闭状态,分别正转、反转开泵,压力表值大的是正转。(其他方法见文章"产品天地——安装调试——操作要求及注意事项" )



叶轮正反转造成泵件磨损后的痕迹是不同的。

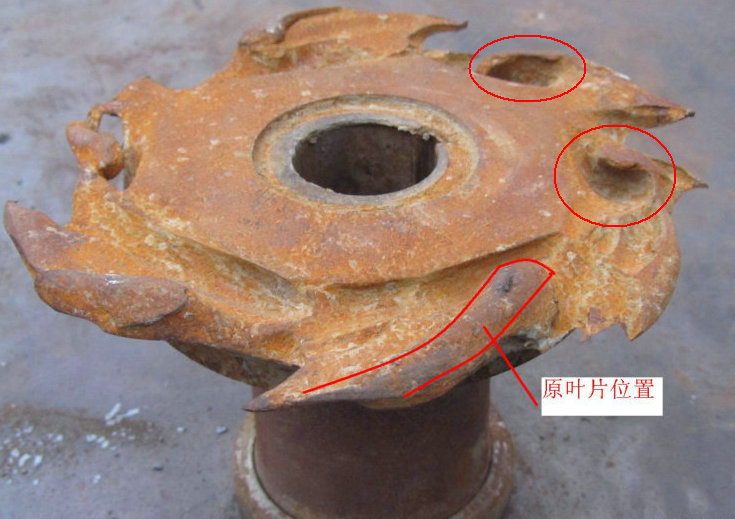

上图为正转工作时磨损图片

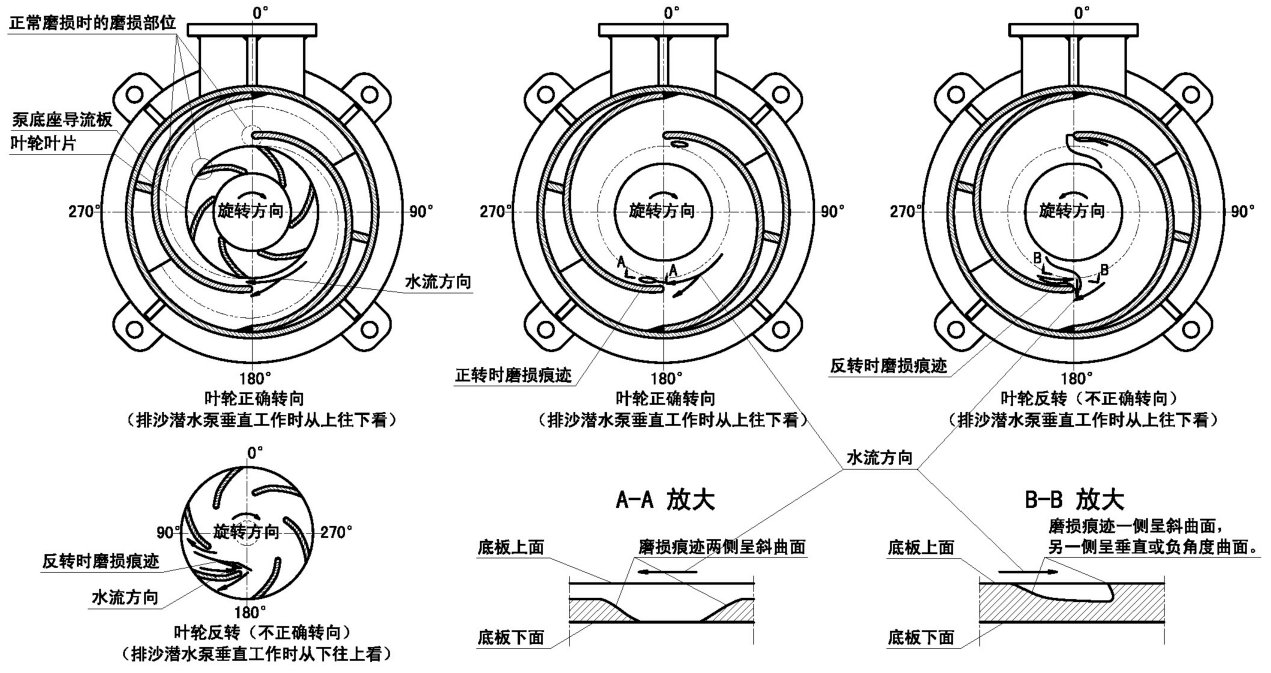

叶轮的主要磨损部位是叶片,从叶片外凸面(正面)开始磨损,从叶片的最外端开始向里逐步磨损,从叶片垂直方向的中间开始磨损。叶轮内凹面(背面)不磨损。叶片的前后盖板基本不磨损,即便叶片快磨没了,也仅仅是在两个叶片中间部磨损。

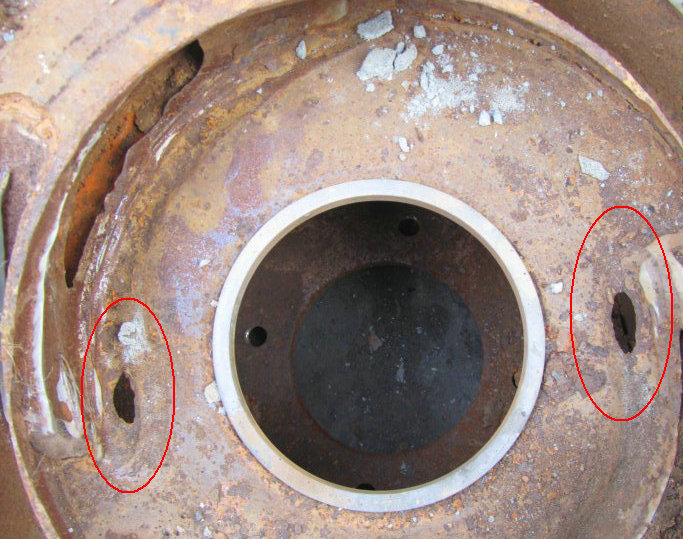

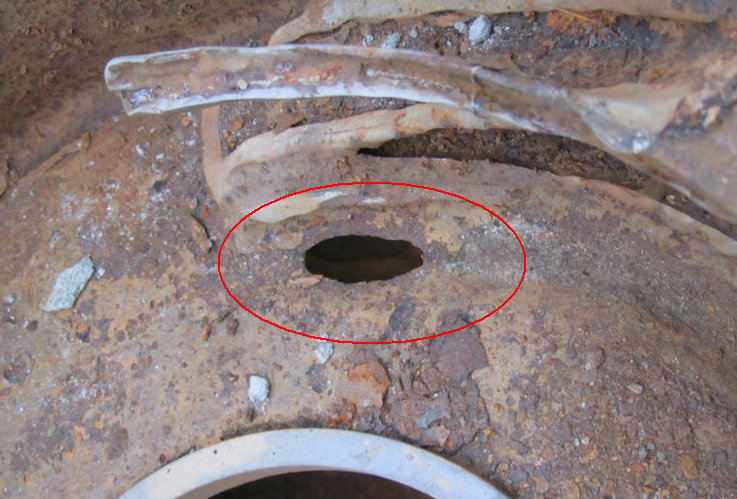

泵底座的主要磨损部位是导流板、止口,底板接近导流板的区域会磨出平滑的浅沟。长期使用,导流板磨破后,底板在导流板端部区域会磨出一椭圆形孔,而且该磨痕四边均为光滑的斜曲面。

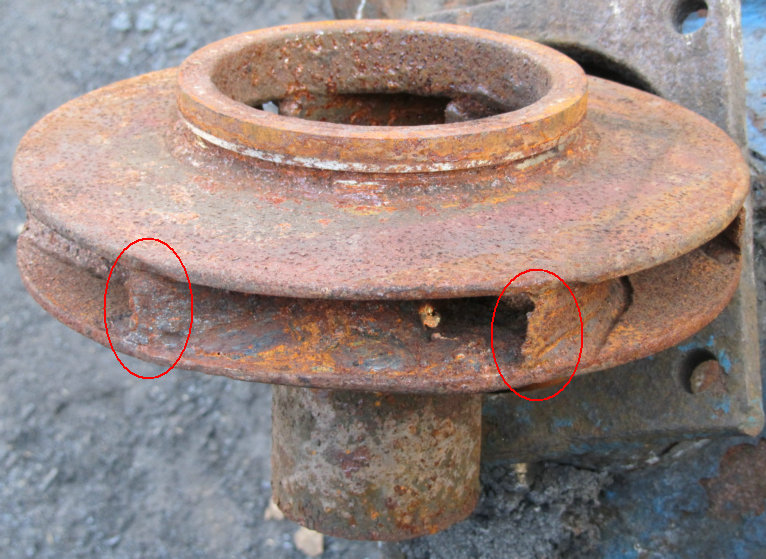

上图为反转工作时磨损图片



叶轮反转时,叶轮的叶片和前后盖板均发生磨损,从叶片叶轮内凹面(背面)开始磨损。叶片内侧的前后盖板会磨出深沟,该磨损痕迹和水流方向相同。

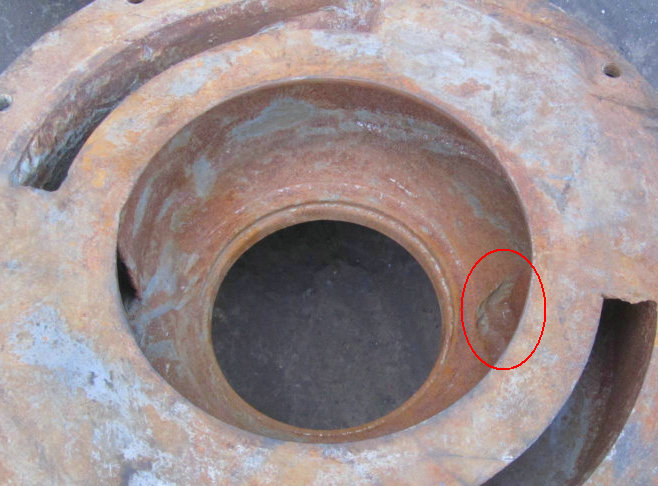

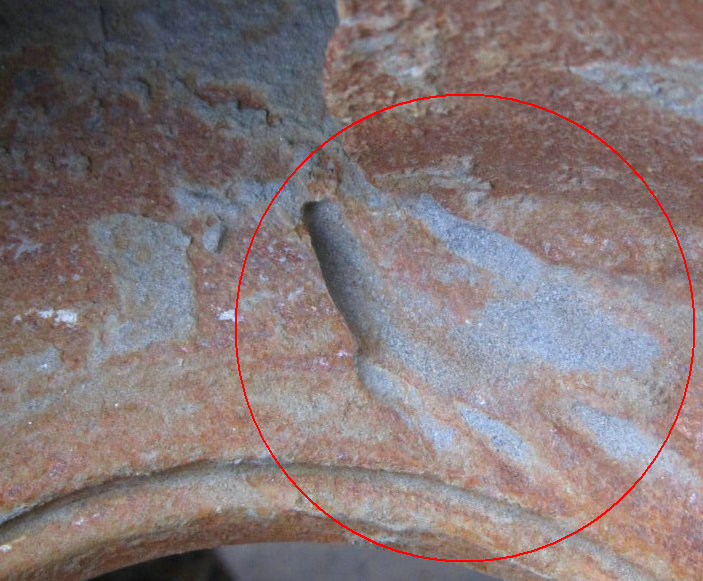

叶轮反转时,泵底座的磨损部位不变,但底板在导流板端部区域的磨损痕迹不再是椭圆而是象彗星样的痕迹,而且彗星的头部在导流板的前端,该处与底板平面呈垂直或负角度曲线(严重时可以将手指前端深进去,就象一个洞)。该磨损痕迹体现了水流对冲的结果。

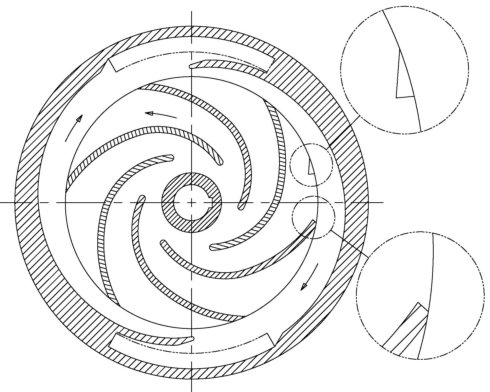

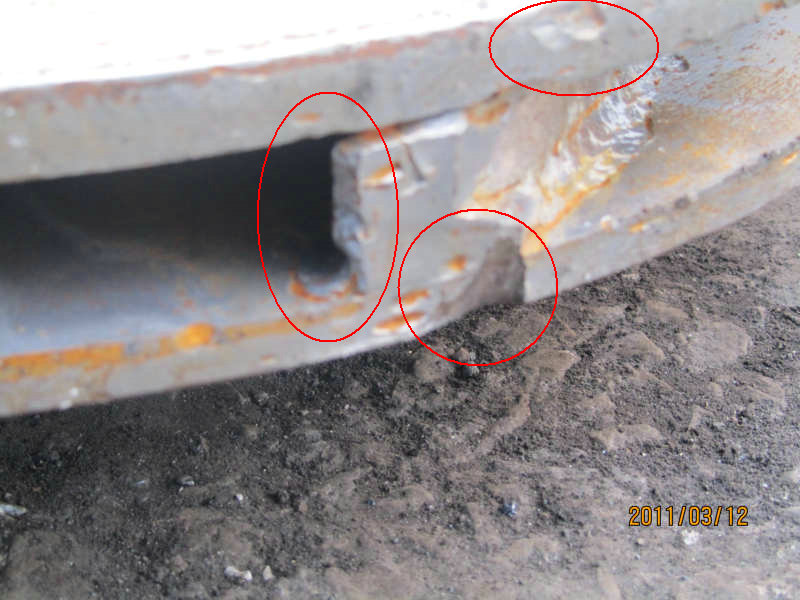

此外。如果滤网破损,大颗粒的固体吸入泵腔,卡住叶轮,此时可以从叶轮被卡破的痕迹来判断叶轮正反转。下图为反转工作时,叶轮被石头卡住后的图片。叶轮外圆上倒三角的痕迹说明该叶轮反转后被石头卡主。
