矿用立泵的集中串联安装及操作方法

矿用立泵的集中串联安装及操作方法

多台矿用立泵集中在同一个地点的串联称为集中串联。

集中串联水泵对外壳强度要求相对较高,设计与制造必须按照集中串联的最高总扬程考虑外壳的机械强度。

单纯的集中串联对预防汽蚀的要求不高,或者无要求。

集中串联时,本标准规定的矿用立泵的机壳额定压力,单级泵、两级泵、四级泵均为四个档次:3.0MPa、4.5MPa、6.0MPa、9.0MPa。与其相对应的零件水压试验压力为4.5MPa、6.75MPa、9.0MPa、13.5MPa。

功率不大于15kW的小型、微型产品增加机壳额定压力2MPa一个档次,与其相对应的水压试验压力为3MPa。

在串联安装中,本身从存水处吸水的水泵叫做供水泵,能使供水泵增加扬程所串联的水泵叫做串联泵。一条串联排水管路,有一台供水泵,可有一台或多台串联泵。

注意事项:串联泵必须注明“串联最高扬程”与机壳能够承受的“机壳额定压力”。超标会引发故障。

例如:KL280-50YKL)型矿用立泵,串联最高扬程300米,机壳额定压力3MPa



集中串联安装

优点:安装在同一地点,更便于管理。同样可空转,一台一台逐台起动,适应供电能力低的矿井。

缺点:串联最高扬程较高,机壳额定压力较高,增大了制造成本。

适合范围:矿井延深,与原有水泵配套串联,提高总扬程。

新建矿井,快速掘进,逐渐增添串联泵。节能,总成本降低。

矿井串联排水,大流量、高扬程,代替大功率大型水泵。

要求:分散串联水泵的整套排水管道中要有2个闸阀。

其中,供水泵出水口安装的闸阀叫做供水闸阀。地面在最后第一节排水管与第二节之间安装的为出水闸阀。

无水空转起动供水泵,再每隔3分钟无水空转起动一台串联泵,当全部水泵都起动完毕之后,缓慢打开供水闸阀到(供水泵的)额定压力后,不许再开大闸阀。在出水口可用出水口处闸阀减小流量,也可以临时关闭随后再打开。

特别的,在排泥沙时,流量逐渐减少,直到完全不出水,应当关闭出水口处的闸阀,随后再打开出水口处的闸阀,即可解除浓泥沙堵塞滤网的故障,继续通畅地排水排沙。这是经多次现场实践证明是行之有效的好方法。如果无效,再查找其他原因。





集中串联操作方法

集中安装时,假设有4号、5号、6号共三台泵。4号泵为直接吸水的供水泵,压力最低。5号、6号泵为串联泵。6号泵压力最高。5号泵压力在中间。用管路连接后称为三泵串联机组。开泵、停泵顺序都按照泵的出口压力大小来描述。

△  操作要领: 1. 开泵时,从低往高,一台一台逐台开泵。

2. 停泵时,从高往低,一台一台逐台停泵。

 开  泵

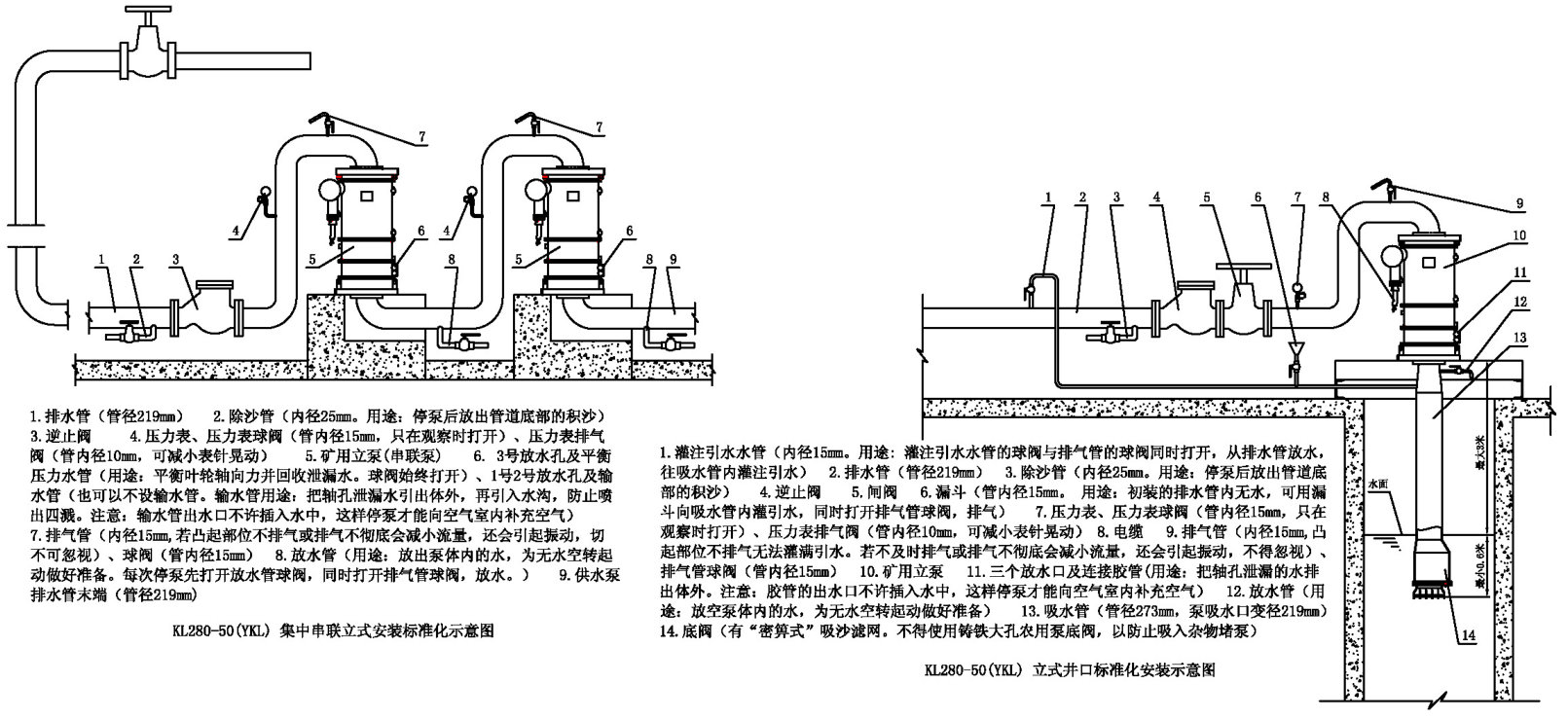

开泵顺序,从低往高排列:4号、5号、6号。安装方法如图,4号泵出水口有低压闸阀,

5号泵、6号泵的安装方法相同,如图。5号泵出水口无闸阀,6号泵出水口要装高压闸阀。

14号泵关闭排水管低压闸阀,同时关闭除沙管闸阀——打开排气管球阀——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态后——关闭放水管球阀——等待5号、6号泵起动。

25号泵关闭除沙管闸阀——打开排气管球阀(如图14)或者拧松矿用立泵自带的排气孔螺栓(如图15)——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态——关闭放水管球阀(如图14)——等待6号泵起动。

36号泵关闭排水管高压闸阀,同时关闭除沙管闸阀——打开排气管球阀(如图14)或者拧松矿用立泵自带的排气孔螺栓(如图15)——打开泵底吸入口的放水管球阀,放水——泵体内已经无水流出——送电开泵,进入无水空载运转状态——关闭放水管球阀(如图14)——等待4号泵打开闸阀排水。

44号泵打开灌注引水水管的球阀,灌注引水——排气管喷气、喷水——先把排气管球阀关小,等到确定无气体排出之后再完全关闭——关闭灌注引水水管球阀——缓慢打开排水口低压闸阀(防止吸入口流速过快,防止大量泥沙杂物被搅动悬浮而堵塞滤网或堵塞叶轮的叶片入口。还可以使串联泵增大负荷时比较平缓)——压力表读数在额定值(0.5MPa)(这时效率最高,省电节能),并且以后始终在额定值,严格禁止闸阀开度过大,不得使压力表读数小于额定值(这样效率低,费电不节能)。注意:电流必须符合规定值。当电压低,电流过大时,应当及时关小闸阀——水泵进入正常运转状态——4号泵开泵完毕。

之后,若需要减小流量,应当由6号泵出水口高压闸阀单独操作,4号泵低压闸阀尽量不要关小。

55号泵见到4号泵来水——排气管(如图14)或者矿用立泵自带的排气孔螺栓(如图15)喷气、喷水——先把排气管球阀(如图14)或者矿用立泵自带的排气孔螺栓(如图15)关小,等到确定无气体排出之后再完全关闭

——观察压力表读数正常——5号泵排水正常——5号泵开泵完毕。

66号泵见到5号泵来水——排气管喷气、喷水水——先把排气管球阀(如图14)或者矿用立泵自带的排气孔螺栓(如图15)关小,等到确定无气体排出之后再完全关闭——打开6号泵出水口高压闸阀——当电压低,电流大时,关小闸阀——压力表读数正常——6号泵开泵完毕——开泵结束。

专门排泥沙时,地面排水管的最后两节管子之间要安装闸阀并打开。在排泥沙时,泥沙浓度过大,起初管壁沙粒冲击的“沙沙”噪声较大,之后因滤网被沙粒拥挤堵塞导致流量逐渐减少,直到不出水,噪声消失,可用关闭地面出水闸阀,随即再打开的方法解除滤网被沙粒拥挤堵塞的故障。



 停  泵

停泵顺序,从高往低排列: 6号、5号、4号。

16号泵缓慢关闭高压闸阀——断电停泵——打开排气管球阀(如图14)或者拧松矿用立泵自带的排气孔螺栓(如图15),再打开泵底放水管球阀,放水——为下次开泵做好准备——打开除沙管闸阀,放出管路内的泥沙——6号泵停泵完毕。

25号泵断电停泵——打开排气管球阀(如图14)或者拧松矿用立泵自带的排气孔螺栓(如图15),再打开泵底放水管球阀,放水——为下次开泵做好准备——打开除沙管闸阀,放出管路内的泥沙——5号泵停泵完毕。

34号泵缓慢关闭排水管闸阀——断电停泵——打开排气管球阀,再打开泵底吸入口的放水管球阀,放水——为下次开泵做好准备——打开除沙管闸阀,放出管路内的泥沙——4号泵停泵完毕——三泵串联机组停泵结束。
